Una guía completa de los condensadores de películas de DC: selección, aplicaciones y ventajas

Comprender los condensadores de películas de DC y su funcionalidad central

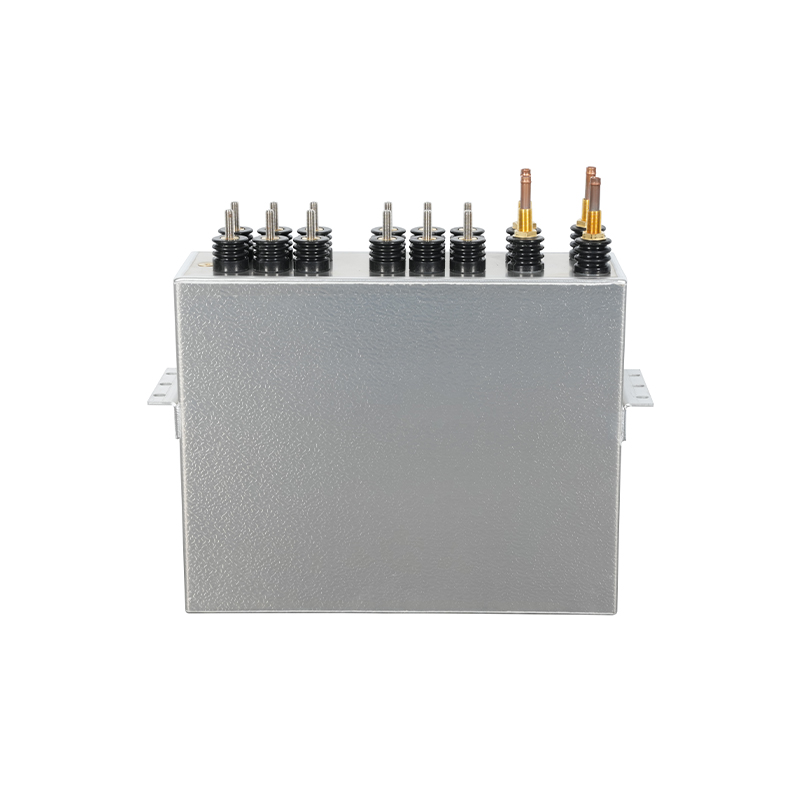

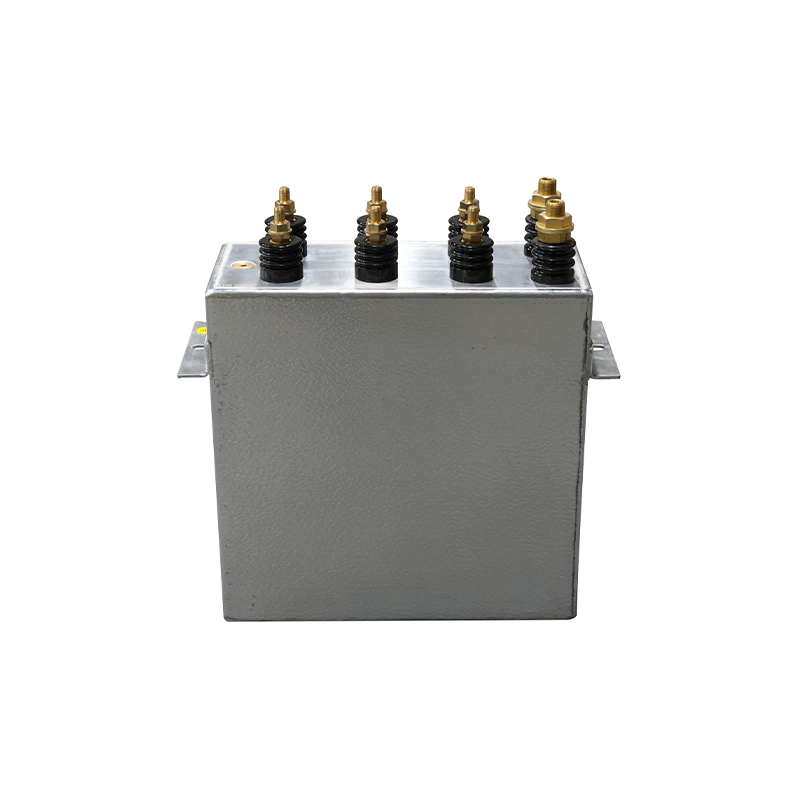

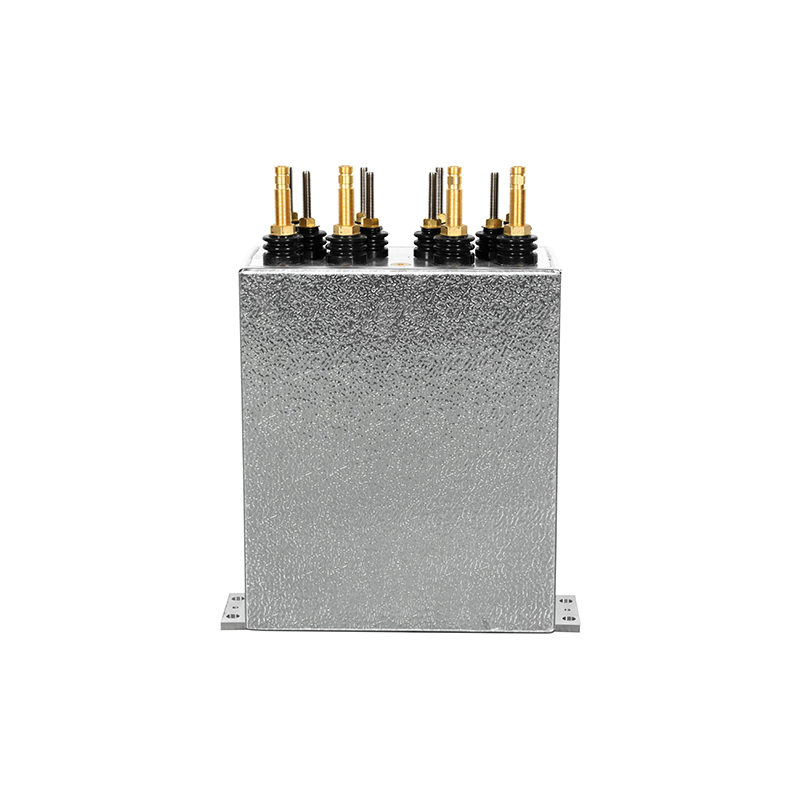

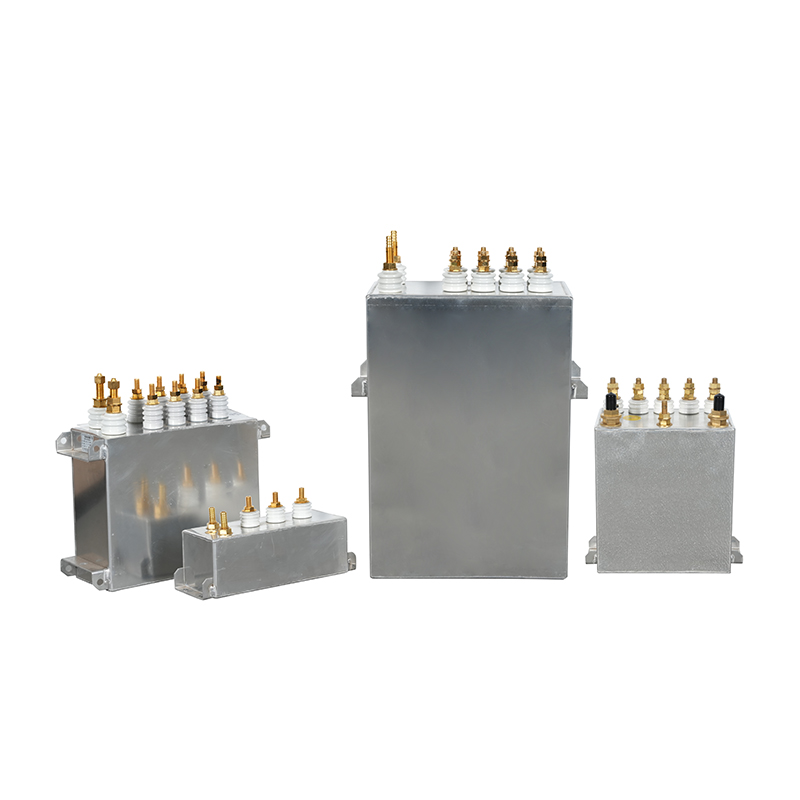

Los condensadores de película de DC representan una categoría crítica de componentes electrónicos pasivos específicamente diseñados para su uso en circuitos de corriente continua (DC). A diferencia de sus contrapartes electrolíticas, estos condensadores utilizan una película de plástico delgada como su material dieléctrico, que se metaliza o equipado meticulosamente con electrodos de aluminio. Esta construcción fundamental es la fuente de su reconocida estabilidad, confiabilidad y excelentes características eléctricas. Son indispensables en una amplia gama de aplicaciones, desde el filtrado y la supresión de ruido hasta el almacenamiento de energía y los circuitos de desaire. El término Capacitor de películas de DC Fábrica Significa una instalación de producción especializada dedicada a la ingeniería precisa y la fabricación de estos componentes, centrándose en un control de calidad estricto para cumplir con los requisitos exigentes de la electrónica moderna. Comprender las propiedades intrínsecas de estos condensadores es el primer paso para aprovechar todo su potencial en cualquier diseño.

Propiedades eléctricas clave

El rendimiento de un condensador de película de CC se define por varias propiedades eléctricas clave que los ingenieros deben considerar cuidadosamente durante el proceso de selección. Estos parámetros influyen directamente en cómo se comportará el condensador dentro de un circuito y si realizará su función prevista de manera efectiva durante toda su vida útil operativa.

• Valor de capacitancia y tolerancia: Esto indica la cantidad de energía eléctrica que el condensador puede almacenar. Los condensadores de la película están disponibles en una amplia gama de valores, típicamente de Picofarads (PF) a microfarads (μF). La tolerancia especifica la desviación permitida del valor de capacitancia nominal establecido, que a menudo es ajustado para los tipos de películas (por ejemplo, ± 1%, ± 5%).
• Voltaje nominal (voltaje de trabajo de CC): Este es el voltaje de CC continuo máximo que se puede aplicar al condensador sin arriesgar la descomposición. Es crucial seleccionar un condensador con una calificación de voltaje que exceda el voltaje máximo esperado en el circuito, incluidos los transitorios o picos, para garantizar la confiabilidad a largo plazo.
• Factor de disipación (df) o tan δ: Este parámetro mide la pérdida de energía inherente dentro del condensador. Siempre es deseable un factor de disipación más bajo, ya que indica una mayor eficiencia y menos autocalación, lo cual es particularmente importante en aplicaciones de alta frecuencia o alta potencia.
• Resistencia a aislamiento (IR): Esto mide la resistencia del material dieléctrico a la corriente de fuga. Una alta resistencia a aislamiento es un sello distintivo de los condensadores de cine de calidad, lo que garantiza una pérdida de energía mínima a través de la fuga con el tiempo.
• Resistencia en serie equivalente (ESR): Si bien es típicamente muy bajo en condensadores de cine, la ESR es la resistencia efectiva en serie con el condensador que explica todas las pérdidas. El bajo ESR es crítico para aplicaciones que involucran altas corrientes de ondas, como en el cambio de alimentación.

Seleccionar el condensador de película DC correcto para su proyecto

Elegir el condensador de película de CC óptimo es un proceso matizado que se extiende más allá de simplemente coincidir la capacidad y las clasificaciones de voltaje. Implica una comprensión profunda del entorno, las tensiones eléctricas y las expectativas de rendimiento de la aplicación. Un paso en falso en la selección puede conducir a una falla prematura, un mal funcionamiento del circuito o una operación ineficiente. Por lo tanto, se requiere un enfoque sistemático, sopesando las ventajas y limitaciones de diferentes películas dieléctricas contra las demandas específicas del proyecto. Esta sección lo guiará a través de los factores críticos de toma de decisiones, ayudándole a navegar el proceso de selección con confianza y garantizar que el componente que elija no solo se ajuste al esquema sino que también sobresale en su operación del mundo real.

Comparación de tipos de películas dieléctricas comunes

El tipo de película de plástico utilizada como dieléctrica es el principal diferenciador entre varios condensadores de película de CC. Cada material ofrece un conjunto único de compensaciones entre el costo, el tamaño, las propiedades eléctricas y la estabilidad de la temperatura. La siguiente tabla proporciona una descripción comparativa de las películas dieléctricas más frecuentes utilizadas en la industria. Esta comparación es esencial para tomar una decisión informada, ya que el dieléctrico dicta el comportamiento fundamental del condensador.

La siguiente tabla describe las diferencias clave entre las películas de poliéster (PET), polipropileno (PP), naftalato de polietileno (PEN) y polifenileno sulfuro (PPS). Por ejemplo, mientras que el poliéster ofrece un buen equilibrio de costo y rendimiento para aplicaciones de CC de uso general, el polipropileno es superior para los usos de alta frecuencia y alta potencia debido a su factor de disipación extremadamente bajo. Por el contrario, el naftalato de polietileno proporciona una mejor estabilidad de la temperatura que el poliéster, lo que lo hace adecuado para entornos más exigentes.

Esta comparación detallada muestra que no hay un solo "mejor" dieléctrico; La elección depende completamente de la aplicación. Comprender estas propiedades del material es un aspecto fundamental del trabajo realizado en cualquier reputación Capacitor de películas de DC Fábrica , donde el enfoque es hacer coincidir el material adecuado con las necesidades del cliente.

Consideraciones ambientales y operativas

Más allá de las especificaciones eléctricas, el entorno operativo físico juega un papel fundamental en la longevidad y confiabilidad de un condensador de película de DC. Se deben evaluar meticulosamente factores como la temperatura ambiente, la humedad, el estrés mecánico y las condiciones de soldadura.

• Rango de temperatura: Cada condensador está clasificado para un rango de temperatura de funcionamiento específico. Es vital garantizar que este rango abarque tanto la temperatura de funcionamiento de estado estacionario como cualquier posible pico térmico dentro del equipo. La exposición prolongada a temperaturas más allá de la calificación acortará drásticamente la vida del componente.
• Humedad y entornos duros:
• Para las aplicaciones expuestas a una alta humedad o atmósferas corrosivas, los condensadores con encapsulación robusta (por ejemplo, recubrimiento de resina epoxi, casos de metal sellados herméticamente) son necesarios para evitar la entrada de humedad, lo que puede degradar las propiedades dieléctricas y conducir a una falla catastrófica.
• Robustez mecánica: La construcción del condensador debe resistir las vibraciones mecánicas y los choques inherentes a su aplicación. Por ejemplo, los condensadores en sistemas automotrices o aeroespaciales requieren cables especialmente diseñados y construcción interna para evitar la rotura.
• Requisitos de inflamabilidad: En aplicaciones críticas de seguridad, los condensadores pueden necesitar cumplir con clasificaciones de inflamabilidad específicas (por ejemplo, UL 94 V-0) para evitar la propagación del fuego en caso de una falla de componente.

Abordar estas consideraciones por adelantado es crucial para Cómo elegir un condensador de película de enlace de DC Para la confiabilidad a largo plazo, asegurando que el componente seleccionado funcione de manera consistente a lo largo de la vida útil esperada del producto final.

Aplicaciones primarias y casos de uso en electrónica moderna

La combinación única de propiedades ofrecidas por los condensadores de película de DC los convierte en el componente de elección en un espectro diverso de sistemas electrónicos. Su capacidad para manejar altos voltajes, exhibir bajas pérdidas y mantener la estabilidad en condiciones variables desbloquea funcionalidades que son difíciles de lograr con otras tecnologías de condensadores. Desde la conversión y el control del poder hasta el procesamiento preciso de las señales, estos condensadores están permitiendo silenciosamente el avance tecnológico en todas las industrias. Esta sección profundiza en las áreas de aplicación más importantes, que ilustra por qué una comprensión profunda de estos usos es vital para cualquier ingeniero de diseño o especialista en adquisiciones que trabaje con un Capacitor de películas de DC Fábrica .

Sistemas de fuente de alimentación y conversión

Quizás el área de aplicación más extensa para los condensadores de películas de DC está dentro de Power Electronics. Son componentes fundamentales en suministros de alimentación de modo de interruptor (SMPS), inversores, convertidores y unidades de motor. En estos sistemas, realizan varias funciones críticas que son esenciales para una operación eficiente y estable.

• Condensadores de enlace de DC: En los inversores y convertidores que cambian DC a AC o a un voltaje de CC diferente, el condensador de enlace DC se coloca entre el rectificador y la etapa del inversor. Su papel principal es estabilizar el voltaje del bus de CC absorbiendo y suministrando altas corrientes de onda, minimizando así las fluctuaciones de voltaje. Esta es una aplicación exigente que requiere condensadores con bajos ESR y ESL para manejar las corrientes de ondulación altas sin calentamiento excesivo.
• Filtrado de entrada/salida: Los condensadores de la película se utilizan tanto en las etapas de entrada como de salida de las fuentes de alimentación para filtrar la interferencia electromagnética (EMI) y el ruido de alta frecuencia. Esto garantiza el cumplimiento de las regulaciones de compatibilidad electromagnética (EMC) y proporciona una potencia limpia a componentes sensibles aguas abajo.
• Circuitos de desaire: Utilizados en dispositivos de conmutación como IGBT y MOSFET, los condensadores Snubber protegen a estos semiconductores al limitar la velocidad de aumento del voltaje (DV/DT) y suprimir picos de voltaje que ocurren durante las transiciones de conmutación. Esta aplicación exige condensadores con excelentes propiedades de autocuración y alta capacidad de manejo de pulsos.

El proceso de selección para Aplicaciones de condensadores de película DC de alto voltaje En Power Electronics es particularmente riguroso, centrándose en la resistencia al pulso, al manejo de corriente RMS y al manejo térmico para garantizar una confiabilidad inquebrantable en la infraestructura crítica.

Aplicaciones avanzadas y de nicho

Más allá de la electrónica de potencia convencional, las características superiores de los condensadores de películas permiten su uso en varios campos avanzados y de nicho donde el rendimiento no puede comprometerse.

Sistemas de energía renovable

En los inversores solares fotovoltaicos (PV) y los convertidores de turbinas eólicas, los condensadores de película de CC se emplean en el circuito de enlace DC. Deben operar de manera confiable durante décadas bajo niveles de potencia fluctuantes y, a menudo, en condiciones ambientales desafiantes. Su larga vida y estabilidad los convierten en una opción perfecta para estas aplicaciones de energía verde, donde el mantenimiento y el reemplazo son costosos e indeseables.

Vehículos eléctricos e híbridos (EV/HEV)

Los motores de los vehículos eléctricos dependen en gran medida de los condensadores de película DC de alto rendimiento. Se utilizan en los principales inversores de tracción que impulsan los motores, en cargadores a bordo y en convertidores DC-DC. Aquí, deben exhibir un rendimiento excepcional bajo el entorno de alta temperatura del capó y poseer la integridad mecánica para resistir la vibración constante. Esta es un área clave donde la cuestión de condensador cinematográfico vs condensador de cerámica para alta frecuencia se establece a favor de los tipos de películas debido a su mayor estabilidad y manejo de voltaje.

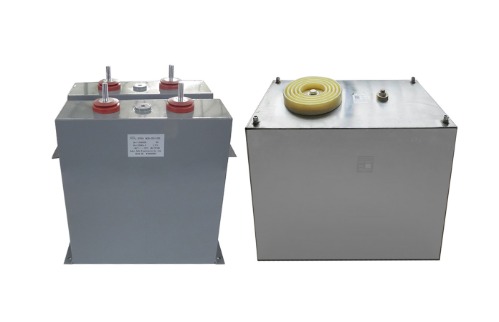

Equipo de potencia y médico pulsado

Aplicaciones como desfibriladores, máquinas de resonancia magnética y sistemas láser requieren condensadores que puedan descargar una gran cantidad de energía en un tiempo extremadamente corto. Los condensadores de película de CC especializados, a menudo con diseños de electrodos metalizados, están diseñados para satisfacer estas intensas demandas de descarga de pulso de manera segura y repetida.

Ventajas sobre tecnologías de condensadores alternativos

Al diseñar un circuito, los ingenieros tienen una opción entre varias tecnologías de condensadores, principalmente cerámica, electrolítica (aluminio y tantalio) y película. Cada uno tiene su lugar, pero los condensadores de cine de DC ofrecen un conjunto de ventajas convincentes que los convierten en la solución preferida en numerosos escenarios. Comprender estos beneficios es clave para apreciar su propuesta de valor y justifica su especificación en diseños donde el rendimiento, la longevidad y la seguridad son primordiales. Este análisis comparativo destacará por qué los condensadores de películas a menudo superan a sus alternativas, proporcionando una justificación más clara para su selección.

Película versus condensadores de cerámica (MLCCS)

Los condensadores de cerámica multicapa (MLCC) son populares por su pequeño tamaño y su excelente respuesta de alta frecuencia. Sin embargo, para muchas aplicaciones de DC, los condensadores de películas tienen ventajas distintas, especialmente cuando se trata de condensador cinematográfico vs condensador de cerámica para alta frecuencia Aplicaciones de energía.

• Estabilidad de capacitancia: Los condensadores de cerámica, particularmente aquellos hechos con dieléctricos de clase 2 (como X7R, X5R), exhiben un cambio de capacitancia significativo con el voltaje y la temperatura de polarización de CC aplicada. Los condensadores de la película, especialmente el polipropileno, ofrecen valores de capacitancia notablemente estables en diferentes condiciones eléctricas y ambientales, lo cual es crítico para el tiempo, el filtrado y los circuitos resonantes.
• Manejo de voltaje: Si bien existen MLCC de alto voltaje, los condensadores de película generalmente están más fácilmente disponibles y rentables para aplicaciones de CC de alto voltaje (por ejemplo, por encima de 500V). Tampoco sufren la microfonía y los efectos piezoeléctricos que afectan a los condensadores de cerámica.
• Modo de fiabilidad y falla: Los condensadores de películas son conocidos por su propiedad de "autocuración", donde una descomposición dieléctrica localizada vaporiza la metalización circundante, aislando la falla y permitiendo que el condensador continúe funcionando. Los condensadores de cerámica pueden fallar cortocircuito, lo que puede ser catastrófico para el circuito.

Película versus condensadores electrolíticos

Los condensadores electrolíticos de aluminio a menudo se eligen por su alta capacitancia por volumen y rentabilidad. Sin embargo, los condensadores de cine los superan en varias áreas clave, lo que justifica su uso en aplicaciones más exigentes.

• Longevidad y vida: Los condensadores electrolíticos tienen una vida útil limitada, a menudo cuantificada en miles de horas, a medida que su electrolito se seca gradualmente. Los condensadores de la película, que no tienen electrolito líquido, cuentan con una vida operativa excepcionalmente larga, que generalmente superior a las 100,000 horas, y no están sujetas a mecanismos desgastantes de la misma manera.
• Rendimiento eléctrico: Los condensadores de la película tienen una resistencia en serie equivalente mucho más baja (ESR) y un factor de disipación más bajo en un amplio rango de frecuencia. Esto los hace mucho más eficientes en aplicaciones con altas corrientes de ondulación, reduciendo la generación de calor y mejorando la eficiencia general del sistema.
• Polaridad y confiabilidad: Los condensadores electrolíticos están polarizados, lo que significa que deben estar conectados con la polaridad DC correcta o fallarán. Los condensadores de la película no son polarizados, simplifican la instalación y eliminan el riesgo de falla de polarización incorrecta. Además, la sólida construcción de condensadores de cine los hace menos susceptibles al choque y la vibración.

Este análisis subraya por qué para Long Life DC Power Film Capacitor Los requisitos, como la automatización industrial o la infraestructura de energía renovable, la tecnología cinematográfica es la elección inequívoca sobre los electrolíticos.

Garantizar la fiabilidad y el rendimiento a largo plazo

Especificar un condensador de película DC de alta calidad es solo parte de la ecuación para un diseño exitoso. Asegurar su confiabilidad sobre la vida útil prevista del producto requiere una atención cuidadosa a la reducción, la instalación y las condiciones operativas. La robustez inherente de los condensadores de películas puede verse comprometida por un uso inadecuado, lo que lleva a fallas de campo que podrían haberse evitado fácilmente. Esta sección describe las mejores prácticas y consideraciones clave para maximizar el rendimiento y la longevidad de estos componentes en sus sistemas electrónicos. Adherirse a estas directrices es una práctica defendida por todas las reputadas Capacitor de películas de DC Fábrica y es esencial para construir productos duraderos y confiables.

La práctica crítica de la disminución del voltaje y la temperatura

La reducción es la práctica de operar un componente por debajo de sus límites calificados máximos para mejorar la confiabilidad y extender su vida útil. Para los condensadores de película de DC, los dos parámetros más críticos para calificar son el voltaje y la temperatura.

• Desarrollo de voltaje: Es una práctica estándar y muy recomendable aplicar un factor de reducción de al menos 20% al voltaje de CC nominal del condensador. Por ejemplo, un condensador clasificado para 100V DC no debe someterse a voltajes continuos superiores a 80V en la aplicación. Este margen explica los transitorios de voltaje, los picos y el desgaste dieléctrico a largo plazo, lo que reduce significativamente la probabilidad de descomposición dieléctrica.
• Desarrollo de temperatura: Del mismo modo, el condensador debe operarse a una temperatura muy por debajo de su temperatura máxima nominal. Mantener la temperatura central del condensador (que es la temperatura ambiente más el calentamiento interno de la corriente de ondulación) al menos 10-20 ° C por debajo de la calificación máxima puede aumentar drásticamente su vida operativa. Como regla general, por cada reducción de 10 ° C en la temperatura de funcionamiento, la esperanza de vida de un condensador cinematográfico se duplica aproximadamente.

Comprensión e implementación Cómo probar un Condensador cinematográfico de DC por falla Es parte de un sólido proceso de garantía de calidad, pero prevenir el fracaso a través de la reducción prudente es una estrategia mucho más efectiva.

Recomendaciones de manejo, almacenamiento y soldadura

Los procesos de manejo físico y ensamblaje también pueden afectar el rendimiento de los condensadores de películas. Las siguientes directrices del fabricante son primordiales.

• Estrés mecánico: Evite someter el cuerpo del condensador y especialmente los cables a flexión excesiva o estrés mecánico. Para los condensadores de plomo radial, los cables no deben doblarse más cerca que una distancia especificada (por ejemplo, 3-5 mm) de la encapsulación para evitar dañar el contacto interno.
• Condiciones de almacenamiento: Los condensadores de la película deben almacenarse en un ambiente fresco y seco. Si bien son menos higroscópicos que los MLCC, la exposición prolongada a una alta humedad aún no es deseable. Para los dispositivos de montaje en superficie, es fundamental seguir las instrucciones del nivel de sensibilidad de humedad del fabricante (MSL) para evitar el "colapso" durante la soldadura de reflujo.
• Perfiles de soldadura: Adhiera estrictamente a la temperatura y perfiles de tiempo de soldadura recomendados proporcionados en la hoja de datos del fabricante. El calor excesivo durante la soldadura de ola o reflujo puede dañar la estructura interna y derretir el dieléctrico de la película de plástico, degradando permanentemente el rendimiento del condensador.
