Los condensadores enfriados por agua representan un avance fundamental en la gestión de la energía térmica dentro de los sistemas eléctricos y electrónicos de alta potencia. A diferencia de sus homólogos enfriados por aire, estos componentes especializados utilizan las propiedades superiores de transferencia de calor del agua para disipar el exceso de calor, manteniendo así temperaturas de funcionamiento óptimas y garantizando una confiabilidad y un rendimiento incomparables en aplicaciones exigentes.
Un condensador enfriado por agua es un componente electrónico pasivo diseñado para almacenar y liberar energía eléctrica, integrado con un mecanismo de enfriamiento interno que hace circular agua para eliminar el calor generado durante su funcionamiento. Este diseño es primordial en aplicaciones donde las corrientes de ondulación elevadas y los ciclos rápidos de carga y descarga generan una carga térmica significativa que, si no se controla, puede degradar los materiales dieléctricos, aumentar la resistencia en serie equivalente (ESR) y, en última instancia, provocar fallas prematuras. El principio básico depende del hecho de que el agua tiene una capacidad calorífica específica y una conductividad térmica mucho mayores en comparación con el aire, lo que le permite absorber y evacuar el calor de forma mucho más eficiente.

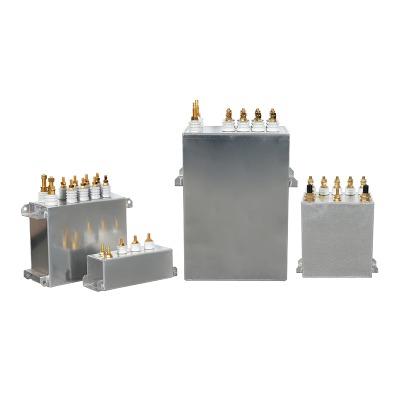

La construcción suele implicar una carcasa metálica, a menudo de cobre o aluminio, que contiene el elemento condensador (una combinación de electrodos y dieléctrico). Esta carcasa está diseñada con un laberinto interno o canales que permiten que el refrigerante fluya muy cerca de las piezas generadoras de calor. Los puertos de entrada y salida están equipados para la conexión a un sistema de refrigeración externo. Todo este conjunto está sellado herméticamente para evitar cualquier fuga de refrigerante al elemento condensador o viceversa. La elección del refrigerante puede variar; Si bien el agua desionizada es común debido a sus excelentes propiedades térmicas y baja conductividad eléctrica, a veces se usan mezclas con glicol u otros inhibidores para evitar la congelación o la corrosión.
El calor es el principal enemigo de cualquier condensador. La vida útil de un condensador es inversamente proporcional a su temperatura de funcionamiento; por cada aumento de 10 °C por encima de su temperatura nominal, la vida operativa normalmente se reduce a la mitad. Esta ley de Arrhenius de tasas de falla subraya la importancia de una gestión térmica eficaz. En los condensadores refrigerados por agua, el sistema de refrigeración activo contrarresta directamente esta degradación térmica. Al mantener la temperatura central dentro de límites seguros, estos condensadores pueden:
Esto los hace indispensables en escenarios donde el fallo no es una opción y donde los métodos de refrigeración pasiva son simplemente insuficientes.
La integración de la tecnología de refrigeración por agua en los condensadores genera una multitud de beneficios que se traducen directamente en mejoras a nivel del sistema. Estas ventajas son más pronunciadas en aplicaciones de alta densidad de potencia donde el espacio es limitado y la eficiencia es primordial.
La ventaja más significativa es la espectacular mejora en la disipación de calor. La conductividad térmica del agua es aproximadamente 25 veces mayor que la del aire y su capacidad calorífica específica es aproximadamente cuatro veces mayor. Esto significa que un sistema de refrigeración por agua puede eliminar la misma cantidad de calor con un caudal volumétrico mucho menor y un menor aumento de temperatura en el propio refrigerante. Como consecuencia, condensador enfriado por agua para inversor de alta potencia Los sistemas pueden diseñarse para ser más compactos y al mismo tiempo manejar la misma potencia, o pueden manejar una potencia significativamente mayor en el mismo factor de forma. Esto conduce a un aumento general de la densidad de potencia de todo el sistema, un factor crucial en la electrónica moderna, como los inversores de energía renovable y los motores industriales.
Al mantener constantemente temperaturas de funcionamiento más bajas, los condensadores enfriados por agua experimentan menos estrés térmico. Los procesos electroquímicos que conducen a la evaporación del electrolito y a la degradación gradual del dieléctrico se ralentizan considerablemente. Esto da como resultado una deriva más lenta de parámetros clave como la capacitancia y la ESR a lo largo del tiempo. Por ejemplo, mientras que un condensador estándar podría experimentar una pérdida de capacitancia del 20 % después de 10 000 horas a 85 °C, un equivalente enfriado por agua que funcione a 55 °C podría mostrar solo una pérdida del 5 % después de la misma duración, duplicando o incluso triplicando efectivamente la vida útil del componente y reduciendo el costo total de propiedad mediante reemplazos menos frecuentes.
Elegir un condensador enfriado por agua apropiado es un proceso lleno de matices que requiere una cuidadosa consideración de los parámetros eléctricos, térmicos y mecánicos. Un paso en falso en la selección puede provocar un rendimiento inadecuado o una falla del sistema.
Las especificaciones eléctricas principales siguen siendo la capacitancia (μF), la tensión nominal (VDC) y la corriente de ondulación (Arms). Sin embargo, con el enfriamiento, la capacidad de la corriente ondulada aumenta considerablemente. Es vital consultar las hojas de datos del fabricante para comprender la clasificación de corriente de rizado a diferentes velocidades de flujo y temperaturas del refrigerante. El Condensador refrigerado por agua de baja ESR es particularmente buscado para aplicaciones como convertidores de frecuencia y calentamiento por inducción, porque la baja ESR minimiza la generación de calor intrínseco (pérdidas I²R), lo que facilita el trabajo del sistema de enfriamiento y mejora la eficiencia general. Además, el valor de capacitancia debe ser estable en el rango de frecuencia y temperatura previsto para la aplicación.
La resistencia térmica desde el núcleo del condensador hasta el refrigerante (Rth) es una cifra clave de mérito. Un Rth más bajo indica un diseño más eficiente que transfiere calor al refrigerante de manera más efectiva. Este parámetro depende de la construcción interna, los materiales utilizados y el caudal del refrigerante. El caudal requerido y la caída de presión a través del capacitor deben ser compatibles con la bomba del sistema de enfriamiento existente. Físicamente, los tipos de conectores (puertos roscados para mangueras) y su orientación deben ser compatibles con el diseño del sistema. Por ejemplo, un Condensador compacto refrigerado por agua para calentamiento por inducción no solo debe tener las especificaciones eléctricas correctas, sino también un factor de forma que se ajuste a los espacios, a menudo estrechos, de una fuente de alimentación de calentamiento por inducción.
Los beneficios únicos de los capacitores enfriados por agua los convierten en el componente elegido en un amplio espectro de industrias de servicio pesado. Su capacidad para soportar tensiones eléctricas extremas mientras se mantienen fríos respalda la confiabilidad de muchas tecnologías modernas.
En el ámbito de las energías renovables, los inversores solares y eólicos a gran escala convierten la energía CC en energía CA compatible con la red. Este proceso implica altas frecuencias de conmutación y corrientes de ondulación sustanciales en los condensadores del enlace de CC. Aquí, Condensador de enlace CC enfriado por agua Las unidades se despliegan para garantizar la estabilidad y la longevidad. Manejan las altas corrientes onduladas mientras que el enfriamiento integrado las mantiene a una temperatura estable, evitando la fuga térmica y garantizando décadas de servicio confiable con un mantenimiento mínimo, lo cual es crucial para instalaciones remotas e inaccesibles como los parques eólicos marinos.
Los sistemas de calentamiento y fusión por inducción funcionan a altas frecuencias (de kHz a MHz) y niveles de potencia muy altos (a menudo del orden de megavatios). Los condensadores de tanque utilizados en los circuitos resonantes de estos sistemas están sujetos a enormes corrientes e intensos campos electromagnéticos. Un Condensador industrial refrigerado por agua para horno de fusión está diseñado específicamente para este entorno hostil. Su construcción robusta y su enfriamiento eficiente evitan la ruptura dieléctrica bajo estrés eléctrico y térmico extremo, lo que permite un funcionamiento continuo en fundiciones y plantas de procesamiento de metales para fundir, forjar y tratar metales con calor.
Las aplicaciones de alta potencia no se limitan a la industria pesada. Equipos como máquinas de imágenes por resonancia magnética (MRI) y aceleradores de partículas requieren sistemas eléctricos extremadamente estables y potentes. Los condensadores enfriados por agua se utilizan en los amplificadores de gradiente y amplificadores de RF de dichos equipos, donde su estabilidad y confiabilidad no son negociables para garantizar diagnósticos precisos y mediciones científicas.
Para apreciar verdaderamente la propuesta de valor de los condensadores enfriados por agua, es esencial una comparación directa con los métodos tradicionales enfriados por aire. Las diferencias son sustanciales e impactan casi todos los aspectos del diseño y operación del sistema.
La siguiente tabla describe las distinciones clave entre estas dos metodologías de enfriamiento:
| Característica | Condensadores enfriados por agua | Condensadores enfriados por aire |
|---|---|---|
| Eficiencia de transferencia de calor | Excepcionalmente alto debido a las propiedades térmicas superiores del agua. Permite el manejo de densidades de potencia mucho más altas. | Relativamente bajo. Limitado por la baja conductividad térmica y la capacidad calorífica específica del aire. Requiere grandes superficies o aire forzado para un enfriamiento moderado. |
| Densidad de potencia/tamaño | Puede hacerse muy compacto para una potencia determinada, ahorrando un valioso espacio en el sistema. | Normalmente se requiere un tamaño físico más grande para proporcionar una superficie adecuada para la disipación de calor al aire. |
| Ruido Acústico | Funcionamiento prácticamente silencioso, ya que el sistema de refrigeración depende principalmente de una bomba potencialmente remota. | Puede ser ruidoso si se requieren ventiladores de refrigeración, lo que contribuye a las emisiones acústicas generales del sistema. |
| Complejidad del sistema | Más alto. Requiere un sistema de enfriamiento de circuito cerrado con bomba, depósito, intercambiador de calor y plomería, lo que aumenta el costo inicial y los puntos de mantenimiento. | Más bajo. Por lo general, se trata de un diseño más simple, que a menudo depende de la convección natural o de ventiladores, lo que facilita la integración y reduce el costo inicial. |
| Entorno operativo | Menos afectado por la temperatura ambiente. El rendimiento viene dictado por la temperatura del refrigerante, que puede controlarse mediante un enfriador. | El rendimiento depende en gran medida de la temperatura del aire ambiente y del flujo de aire. Las altas temperaturas ambiente pueden reducir gravemente el rendimiento. |
| Vida útil y confiabilidad | Generalmente son mucho más largos y confiables debido a temperaturas de funcionamiento bajas y estables, lo que reduce el estrés del ciclo térmico. | Vida útil más corta en aplicaciones de alto estrés debido a temperaturas de funcionamiento más altas y mayores ciclos térmicos. |
| Aplicación ideal | Sistemas de alta potencia, alta confiabilidad y alta densidad donde el rendimiento supera el costo inicial (por ejemplo, unidades industriales, energías renovables, audio de alta gama). | Aplicaciones de potencia baja a media, diseños sensibles a los costos o donde la simplicidad del sistema es un factor principal. |
Como lo demuestra la tabla, la elección no se trata de cuál es universalmente mejor, sino de cuál es más apropiado para la aplicación específica. La refrigeración por agua es la opción inequívoca para superar los límites de la potencia y la confiabilidad.
La instalación adecuada y el mantenimiento diligente son fundamentales para aprovechar todos los beneficios y la longevidad de un condensador enfriado por agua. Descuidar estos aspectos puede provocar fugas, obstrucciones, corrosión y fallas catastróficas.
El montaje mecánico debe ser seguro pero no debe distorsionar la carcasa del capacitor, ya que esto puede sobrecargar las soldaduras y los sellos. Es fundamental seguir los valores de torsión especificados por el fabricante para cualquier hardware de montaje. Las conexiones de plomería requieren una atención cuidadosa. Utilice sellos adecuados (por ejemplo, juntas tóricas, arandelas) y evite apretar demasiado los accesorios, lo que puede dañar los puertos. El condensador debe colocarse de manera que el aire pueda purgarse fácilmente de sus canales internos durante el llenado del sistema. Lo ideal es que los puertos estén orientados verticalmente hacia arriba. El circuito de enfriamiento debe incluir un filtro para atrapar partículas que podrían obstruir los estrechos conductos internos del capacitor.
Un programa de mantenimiento preventivo es esencial. Se debe comprobar periódicamente la calidad del refrigerante, incluido el nivel de pH, la conductividad eléctrica y la presencia de inhibidores. El refrigerante degradado puede provocar corrosión interna y revestimiento, lo que reduce drásticamente la eficiencia de enfriamiento y puede provocar cortocircuitos eléctricos. El sistema debe lavarse y rellenarse periódicamente con refrigerante nuevo y apropiado (por ejemplo, agua desionizada con aditivos anticorrosión). Inspeccione periódicamente todas las mangueras, abrazaderas y accesorios para detectar signos de desgaste, grietas o fugas. Monitorear la temperatura del refrigerante que entra y sale del capacitor puede proporcionar información de diagnóstico valiosa; un delta-T (diferencia de temperatura) creciente puede indicar un flujo reducido debido a una obstrucción o un problema de la bomba, o una mayor generación de calor desde el propio condensador, lo que indica una posible falla inminente.
Incluso con un diseño e instalación perfectos, pueden surgir problemas. Comprender cómo diagnosticar problemas comunes es clave para minimizar el tiempo de inactividad.
Una fuga es el modo de falla más inmediato y obvio. Si se detecta refrigerante, el sistema debe apagarse inmediatamente para evitar daños a los componentes eléctricos. Inspeccione visualmente todas las conexiones externas y el cuerpo del capacitor para la fuente. Las fugas menores en los accesorios a menudo se pueden resolver apretando la conexión o reemplazando un sello. Sin embargo, si la fuga proviene del propio cuerpo del condensador (una grieta o una soldadura fallida), se debe reemplazar la unidad. El uso de un probador de presión en el circuito de enfriamiento durante el mantenimiento puede ayudar a identificar fugas lentas que no son visibles de inmediato.
Si el condensador se calienta más de lo habitual, la causa principal suele estar relacionada con el sistema de refrigeración, no con el condensador. Primero, verifique el caudal de refrigerante; un filtro obstruido, una bomba defectuosa o una esclusa de aire en el circuito pueden reducir gravemente el flujo. A continuación, verifique la calidad del refrigerante; El refrigerante contaminado con alta conductividad o crecimiento biológico puede depositar incrustaciones en las superficies internas, actuando como aislante térmico. También se debe inspeccionar el intercambiador de calor externo (radiador) para garantizar que esté rechazando eficazmente el calor al ambiente (por ejemplo, que no esté obstruido con polvo). Si se descarta todo esto, es posible que el propio condensador esté fallando, lo que se manifiesta como un aumento de la resistencia en serie equivalente (ESR), que genera más calor para la misma corriente. Esto se puede confirmar midiendo la ESR del condensador.
la evolución de condensadores enfriados por agua está en curso, impulsado por la incesante demanda de mayor potencia, menor tamaño y mayor confiabilidad. Las tendencias futuras apuntan hacia la integración de funciones de monitoreo inteligente directamente en el conjunto de capacitores. Los sensores para medir en tiempo real la temperatura interna, la presión e incluso la ESR podrían proporcionar datos de mantenimiento predictivos, alertando a los controladores del sistema sobre problemas inminentes antes de que provoquen un tiempo de inactividad. Además, la investigación de nuevos materiales dieléctricos con pérdidas inherentemente más bajas y mayor tolerancia a la temperatura funcionará en sinergia con técnicas de enfriamiento avanzadas para crear la próxima generación de soluciones de almacenamiento de energía capacitiva de potencia ultra alta.
